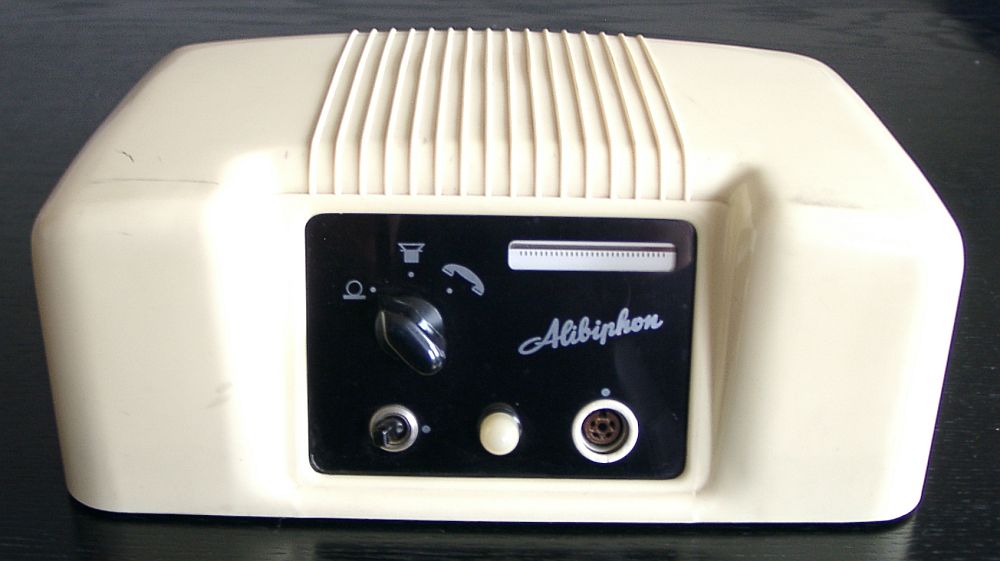

Anrufbeantworter Alibiphon VA 58/11





Dieser Anrufbeantworter ist der Nachfolger des Anrufbeantworters Alibiphon VA 58. Das Gehäuse, Chassis und die Mechanik sind fast baugleich. Der Unterschied besteht im Aufbau des Verstärkers, welcher mit Germaniumtransistoren statt Röhren aufgebaut ist. Drei OC 604, ein OC 603 und ein AC 124 sind vorhanden.
Auf der Unterseite des Gerätes fehlt auch der Stecker zum Verbindem mit dem Untersatz. Es ist deshalb nur Ansagebetrieb mit dem Gerät möglich, Nachrichten können nicht aufgenommen werden. Vielleicht gibt es eine Bauform des Gerätes, welche sich auf einen Untersatz montieren lässt, oder es wurde für dieses Modell kein Untersatz mehr hergestellt.

Der NF-Verstärker ist mit drei Transistoren, einem OC 603 und zwei OC 604 aufgebaut. Ein OC 604 bildet den Vormagnetisierungsoszillator. Der AC 124 schaltet bei einem eingehenden Anruf, oder beim Drücken der Starttaste des Mikrofons, das AR-Relais. Dadurch wird das Abspielen der Ansage eingeleitet.

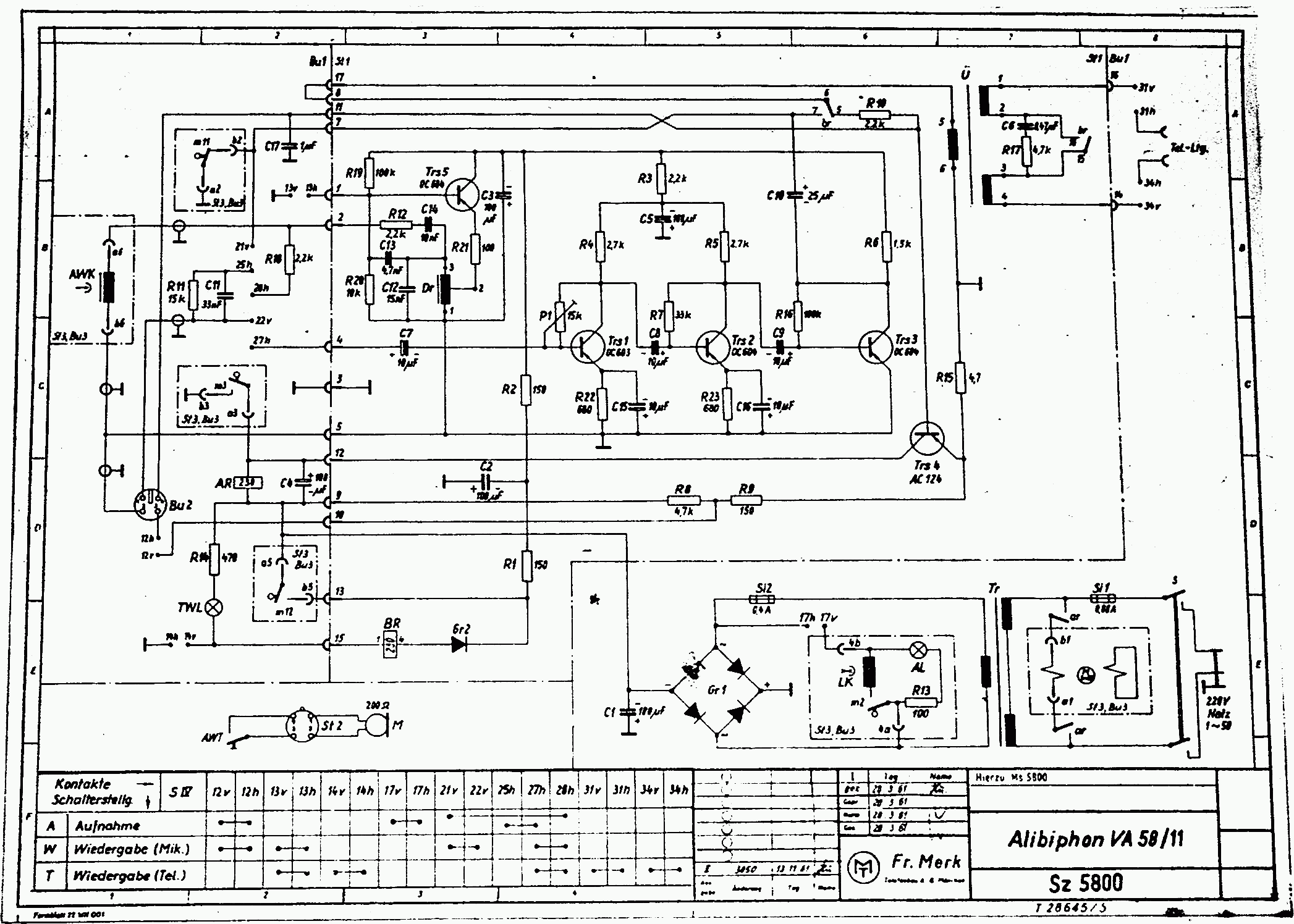

Schaltplan des Anrufbeantworters

Den Schaltplan kann man durch Anklicken vergrößern





Hier noch ein Video vom geöffneten Gerät beim Abspielen der Ansage





Weitere Bilder vom inneren Aufbau des Gerätes kann man hier sehen.
