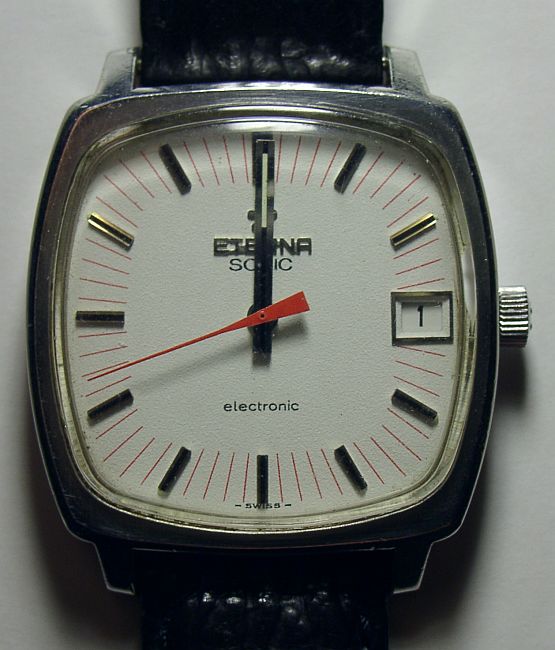

Armbanduhr Eterna Sonic mit Stimmgabel





Das Zeitnormal dieser elektrischen Armbanduhr ist eine kleine Stimmgabel, die mehrere hundert mal in der Minute schwingt. Dadurch wird eine höhere Genauigkeit erreicht, als mittels einer Unruh. Stimmgabeluhren waren die genauesten Uhren, vor der Entwicklung der Quarzuhr. Eine Gangabweichung von zwei Sekunden pro Tag war erreichbar.
Die Stimmgabel wird durch zwei Antriebsspulen angetrieben. An den Zinken der Stimmgabel sind zwei Magnete befestigt, die in die Spulen hineinragen. Auf einer der beiden Antriebsspulen befindet sich noch eine Steuerspule. Beim Schwingen der Stimmgabel wird immer im richtigen Moment in der Spule eine Spannung induziert, die einen Transistor durchschaltet, welcher die Antriebsspulen steuert. Dadurch entsteht eine ungedämpfte Schwingung der Stimmgabel. An der Stimmgabel ist eine Klinke befestigt, die das Indexrad mit jeder Schwingung um einen Zahn weiter bewegt. Eine Sperrklinke verhindert das Zurückdrehen des Indexrades. An den Spitzen der Klinken sind kleine Rubine befestigt. Das Indexrad hat mehrere hundert Zähne. Es handelt sich also um einen empfindlichen Mechanismus. Das Indexrad treibt dann die folgenden Räder des Uhrwerks an. Durch die hohe Frequenz der Stimmgabel scheint sich der Sekundenzeiger schleichend fortzubewegen. Das Schwingen der Stimmgabel ist als leises Summen wahrzunehmen, wenn man die Uhr ans Ohr hält.



Foto des Uhrwerks

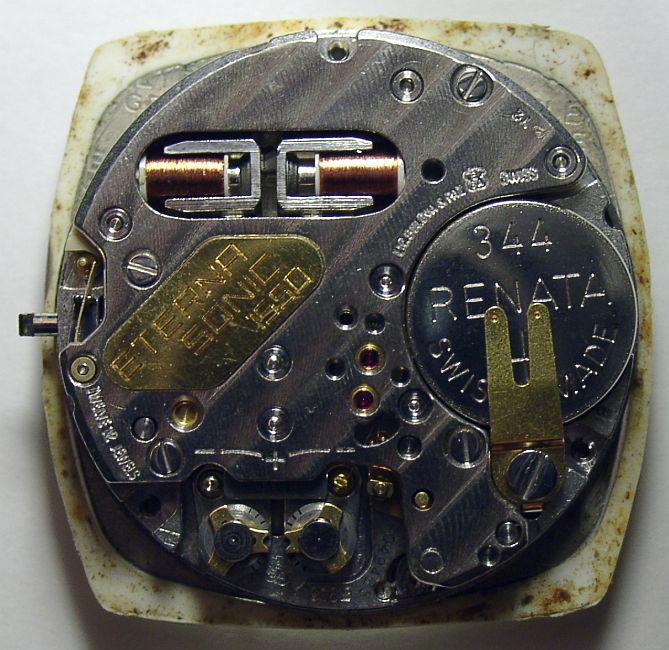

Auf dem Foto des Uhrwerks kann man nur den oberen Teil der Stimmgabel und die Spulen sehen. Durch eine Öffnung in der oberen Werksplatine sind die Antriebs- und Sperrklinke zu sehen. Ein Ausschnitt vom Indexrad ist auch sichtbar. Alles Andere, auch die Elektronik, ist leider von der oberen Werksplatine verdeckt.
