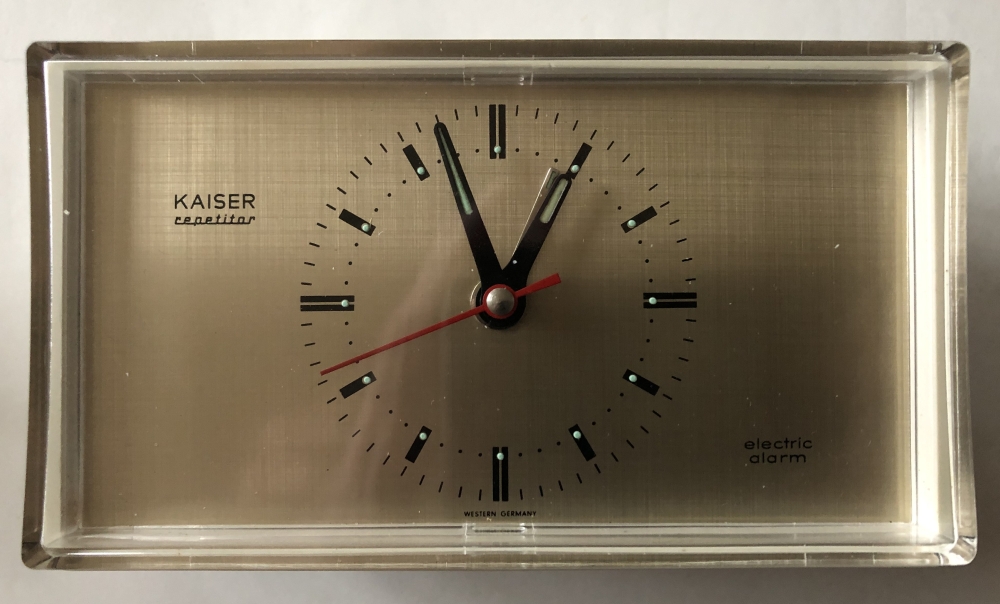

Wecker Kaiser electric alarm

In diesem batteriebetriebenen Wecker ist ein Uhrwerk Kaiser electric eingebaut. Dieses ist natürlich mit einigen Modifikationen versehen, damit ein Summer zur Weckzeit eingeschaltet wird. Neben dem zusätzlichen Rad mit dem Weckzeitzeiger ist das Rad, zwischen Sekundenzeigerrad und Minutenrad, mit Nocken versehen. Der Kontakt für den Summer wird beim erreichen der Weeckzeit so weit abgesenkt, dass dieser in Höhe der Nocken ist. Dadurch wird der Kontakt bei Berührung mit einer Nocke geschlossen. Durch die Drehung des Rades wird der der Kontakt etwa einmal pro Minute für 20 Sekunden geschlossen. Der Summer summt also jede Minute 20 Sekunden lang. Mit einem Schalter kann der Stromkreis unterbrochen werden um das Wecken auszuschalten.
Die Funktionsweise des Uhwerks ist schon auf der Seite des Uhrwerks Kaiser electric beschrieben.

Hier noch ein Video von dem Wecker

Weitere Bilder des Weckers kann man hier sehen.
