Frühe Quartz Armbanduhr Timex Electric Quartz mit Magnetunruh





Diese Armbanduhr ist eigentlich eine elektromechanische Uhr mit eingebauter Quarzzeitbasis.
Die heutigen analogen Quarzuhren haben ein mechanisches Werk, was durch einen Schrittmotor angetrieben wird. Dieser wird in der Regel mit Sekundenimpulsen angetrieben, welche von einer Quarzzeitbasis erzeugt werden. Deshalb haben heutige Quarzuhren auch eine springende Sekunde, d.h. der Sekundenzeiger wird jede Sekunde Eine weiter bewegt.

Früher gab es noch keine Schrittmotoren, welche klein genug waren, um in eine Armbanuhr zu passen. Deshalb wird bei dieser Uhr das Uhrwerk von einer Magnetunruh angetrieben. Elektrische Uhrwerke mit Magnetunruh gab es schon, wie z.B. bei der Armbanduhr Laco electric mit Magnetunruh. So lag es nahe diesen Antrieb auch für eine Quarzuhr zu nutzen. Die Unruh schwingt in der Uhr nicht frei, sondern wird mit den Impulsen der integrierten Schaltung, welche die Quarzfrequenz herunterteilt, angetrieben. Der Dauermagnet ist bei diesen Uhrwerken fest auf der unteren Platine angebracht, während die Antriebsspule sich an der Unruh befindet. Da diese mit eine Frequenz von drei Hertz schwingt, muß die Spule der Unruh sechs Impulse pro Sekunde bekommen, um angestoßen zu werden. Die Quarzfrequenz von 49,152 kHz wird dazu von einem 13 stufigen Frequenzteiler auf 6 Hz heruntergeteilt.

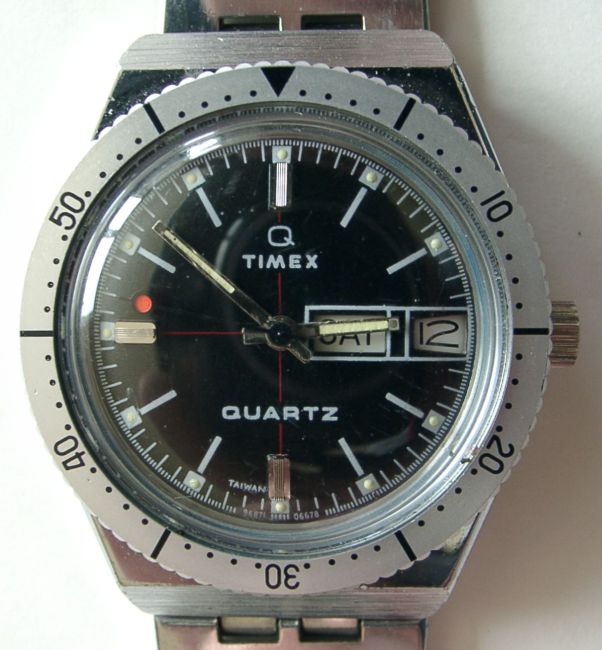

Da die Unruh mit drei Hertz schwingt und mit jeder zweiten Halbschwingung das Uhrwerk weiter bewegt wird, vollzieht der Sekundenzeiger drei Teilschritte pro Sekunde. Bemerkenswert ist, dass die Sekunden auf dem Zifferblatt in fünf Teilschritte unterteilt sind. Diese Einteilung ist eigentlich für mechanische Uhrwerke üblich, bei der die Unruh mit zweieihalb Hertz schwingt und das Uhrwerk mit jeder Halbschwingung weiter bewegt wird. Die Bewegung des Sekundenzeigers über der falschen Einteilung der Sekunden irritiert ein wenig, wenn man den Zusammenhang nicht kennt.

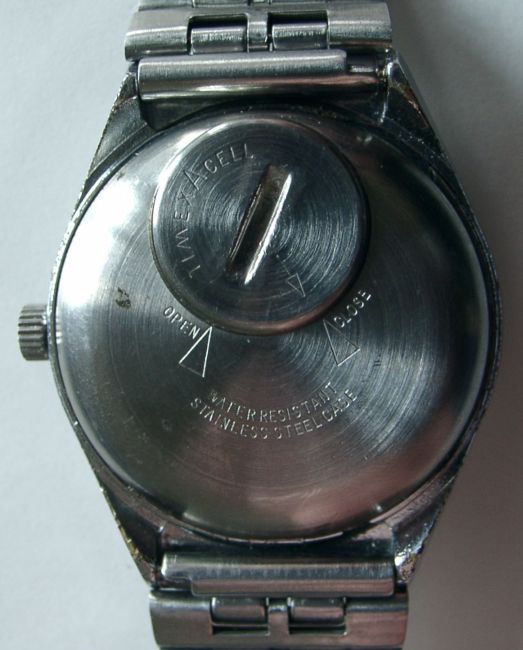

Damit man die Uhr nicht bei jedem Batteriewechsel öffnen muß, ist ein separater Deckel über der Batterie angebracht, den man mit einer Münze öffnen kann.



Weitere Bilder der Uhr



Links ist das Uhrwerk zu sehen, rechts der Boden mit dem Batteriedeckel



Hier noch einige Videos von der Uhr



Im ersten Video sieht man den Lauf des Sekundenzeigers mit drei Teilschritten pro Sekunde. In den anderen Videos sieht man die Schwingungen der Unruh.
