Elektrisches Uhrwerk Staiger Chrometron

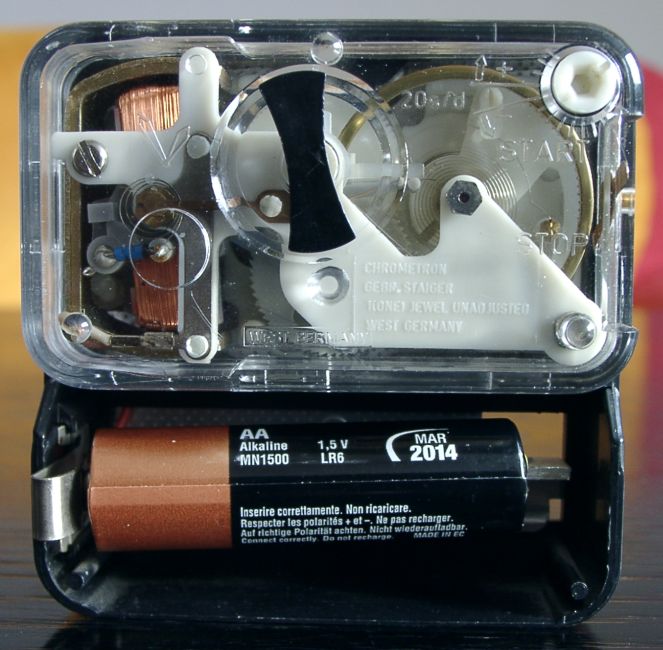

Dieses batteriebetriebene Uhrwerk besitzt eine große frei schwingende Unruh, mit elektrischem Antrieb. Die Unruh führt zwei Halbschwingungen pro Sekunde aus. An der Unruh ist ein Kontaktstift befestigt. Bewegt diese sich gegen den Uhrzeigersinn, drückt der Stift eine Sperrfeder herunter und damit einen Hebel, an dem die Sperrfeder befestigt ist. An diesem Hebel ist auch eine Kontaktfeder befestigt, die dann den Stift der Unruh berührt wodurch der Stromkreis durch eine Spule geschlossen wird. Die Spule ist drehbar um einen Dauermagneten angebracht und mit dem Hebel verbunden. Die Spule dreht sich in Richtung des Magnetfeldes des Dauermagneten und bewegt auch den Hebel, bis zu einem definierten Anschlag, herunter. Dadurch wird die Kontaktfeder gespannt die der Unruh, über den Kontaktstift, einen Antriebsimpuls versetzt. Berührt die Kontaktfeder den Stift nicht mehr, wird der Stromkreis geöffnet. Die Spule und damit der Hebel bewegen sich, mittels einer Spiralfeder, wieder in die Ausgangslage zurück. Bei der Bewegung der Unruh im Uhrzeigersinn, gleitet der Kontaktstift an der Sperrfeder vorbei, ohne den Hebel zu betätigen. Die Unruh wird also immer, bei jeder Halbschwingung gegen den Uhrzeigersinn, angestoßen. Die Spule treibt einen weiteren Hebel an, an dem eine Schaltklinke befestigt ist, welche das Sekundenzeigerrad eine Sekunde weiter bewegt. Eine Sperrklinke verhindert das Zurückdrehen des Sekundenzeigerrades. Das Uhrwerk hat dadurch eine springende Sekunde, wie bei einem Quarzuhrwerk.

Hier noch ein paar Videos von dem Uhrwerk

Weitere Bilder des Uhrwerks kann man hier sehen.
