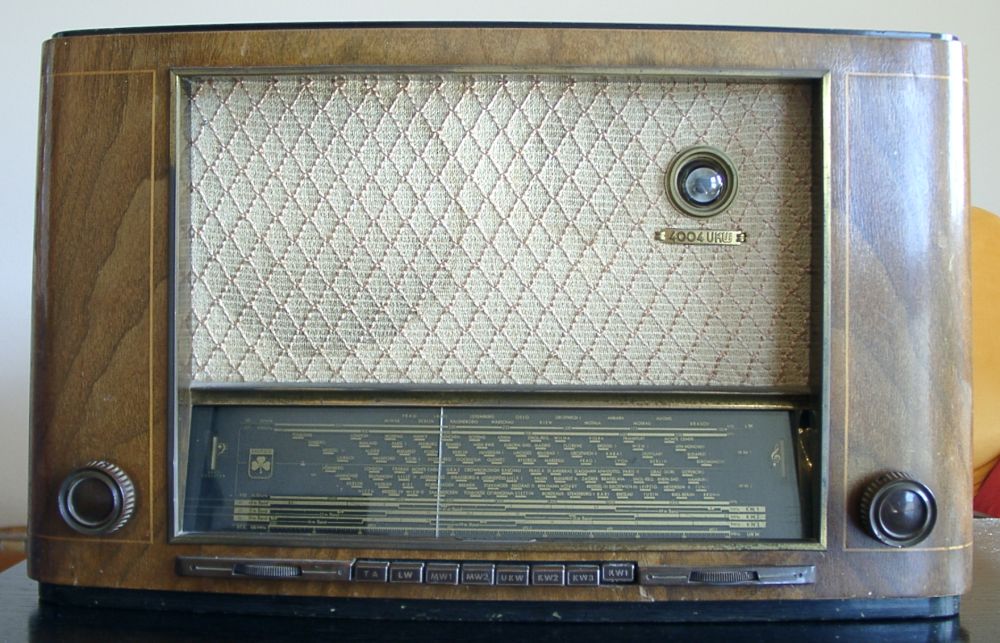

Grundig 4004 W





Dieses Radio ist, bis auf drei Röhren, mit Stahlröhren bestückt. Weitere Besonderheiten sind die Verwendung des Penthodenteils der ECF 12 als UKW-Vorstufe. Bei neueren Radios mit UKW-Bereich wurden Doppeltrioden als UKW-Vor- und Mischstufe verwendet. Um eine gute Masseverbindung des Röhrenkolbens zu gewährleisten, ist über diesen ein Messingring gestülpt worden, der an der Röhrenfassung festgeschraubt ist. Die anderen Stahlröhren sind nur in die Fassungen gesteckt. Dort reicht die interne Verbindung des Kathodenanschlusses mit dem Röhrenkolben als Abschirmung aus.
Für die Bereiche Lang- Mittel- und Kurzwelle ist eine EF 11 als Vorstufe vorhanden. Die Verwendung einer Vorstufe für diese Wellenbereiche, zur Erhöhung der Empfangsempfindlichkeit, ist bei anderen Radios nicht üblich.
Es gibt zwei Mittelwellenbereiche und drei Kurzwellenbereiche. Eine gute Feinabstimmung der Sender ist dadurch gewährleistet. Die NF-Endstufe ist mit einer EL 12 bestückt, die NF-Vorstufe und der AM-Demodulator mit einer EBC 41. Diese sind, mit dem Magischen Auge EM 11, die einzigen Röhren mit Glaskolben in diesem Radio.

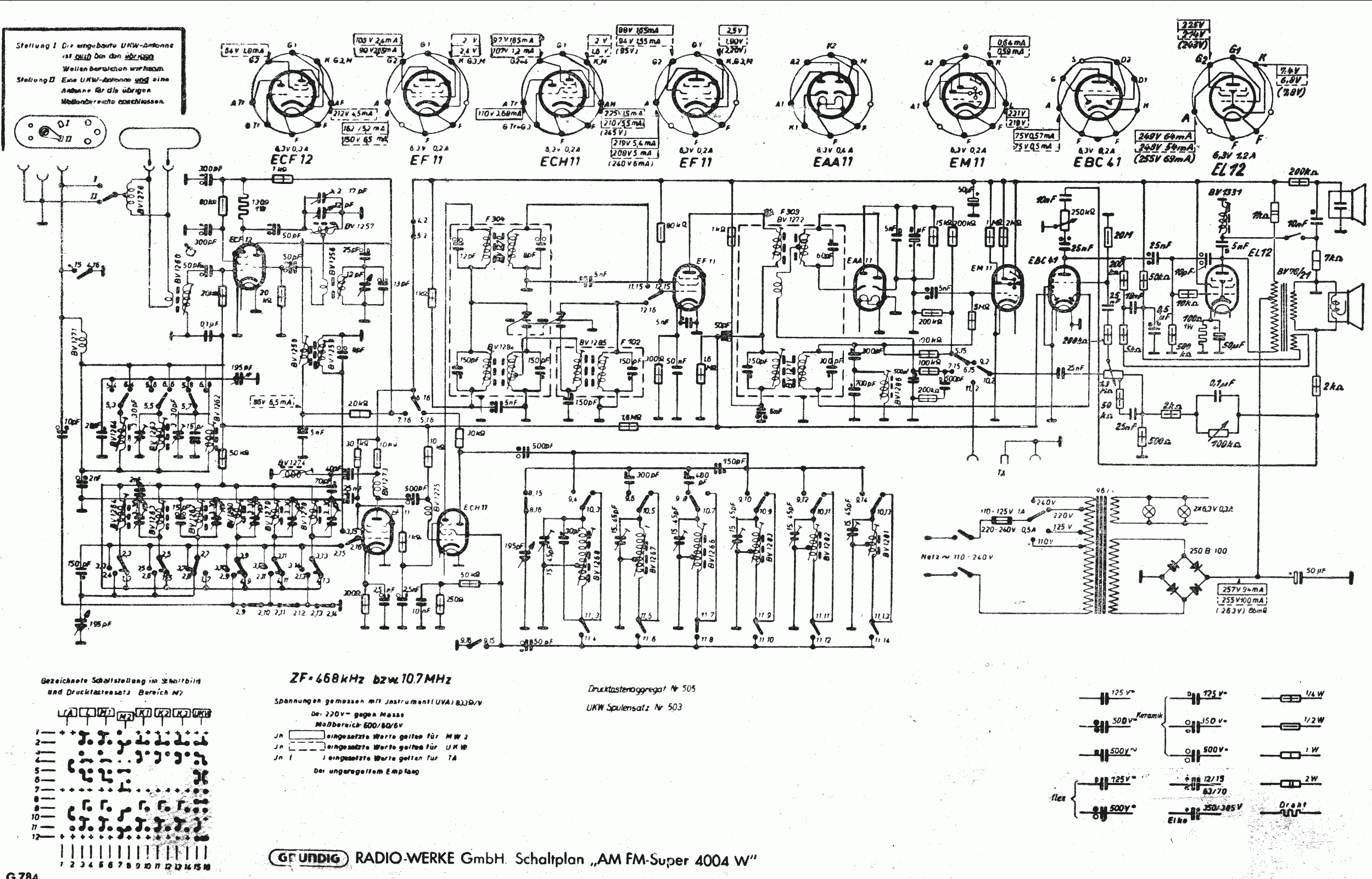

Schaltplan des Radios

Den Schaltplan kann man durch Anklicken vergrößern





Weitere Bilder vom inneren Aufbau des Gerätes kann man hier sehen
