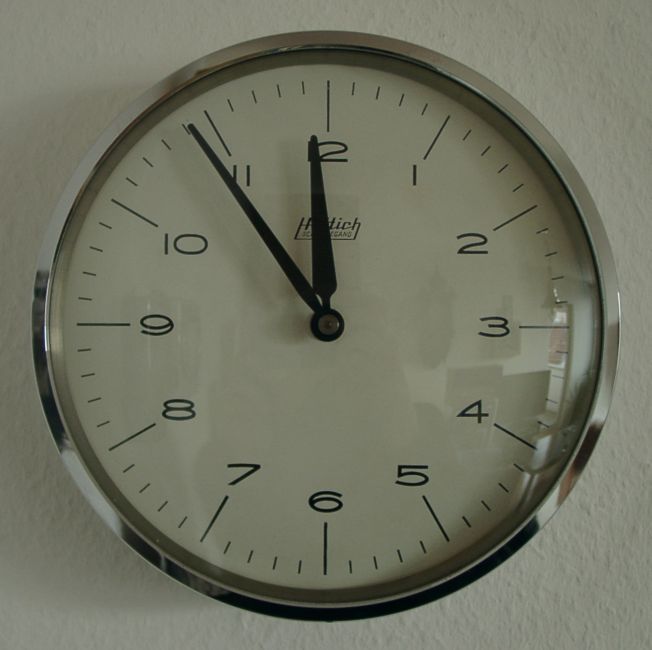

Wanduhr Hettich Schwebegang





In dieser Uhr ist ein elektrisches Uhrwerk eingebaut, welches wie ein mechanisches Uhrwerk mit Federantrieb funktioniert. Nur das "Aufziehen" geht elektrisch. Bei den anderen batteriebetriebenen elektrischen Uhrwerken wird eine Magnetunruh elektrisch angetrieben, welche das Getriebe des Uhrwerks antreibt.
Hier teibt das Getriebe des Uhrwerks die Unruh an. Die Antreibskraft kommt von einem Gewicht, welches sich an einem Hebel befindet. An diesem Hebel ist eine Sperrfeder befestigt die in das Rad greift, welches das Minutenzeigerrad antreibt. An dem Hebel ist auch ein Kontakt befestigt, der einen anderen Kontakt berührt, wenn das Gewicht unten angekommen ist. Dadurch wird der Stromkreis durch einen Elektromagneten geschlossen. Der zweite Kontakt befindet sich an einem Hebel, welcher drehbar an dem Elektromagneten angebracht ist. Dieser "Klappanker" wird vom Elektromagneten angezogen, wenn die Kontakte sich berühren. Dadurch wird der Hebel mit dem Gewicht nach oben gestoßen und der Stromkreis ist wieder offen, wodurch der Klappanker wieder in die Ausgangsposition zurückgeht. Das elektrische "Aufziehen" des Gewichtes passiert etwa einmal pro Minute deutlich hörbar.
Dem Antriebsrad folgt ein Weiteres, dann folgt das Ankerrad, welches den Anker und die Unruh antreibt. Die Unruh ist eine sogenannte "Schwebeankerunruh". Schwebend weil die Spirale der Unruh Diese in einer Position hält, dass die Welle der Unruh nicht die Befestigung oder ein Lager berührt. Das Lager besteht aus einem gespannten Draht, welcher durch die Hohlwelle der Unruh geführt ist. An den Enden der Welle sind zwei Steine eingelassen, durch die mittig der Draht geführt ist. Weil die Unruh schwebend an der Spirale hängt, entsteht nur eine sehr geringe seitliche Reibung der Steine an dem Draht.
Durch diese besondere Aufhängung der Unruh schwingt diese fast unbeeinflusst von Lagerreibung, wodurch eine hohe Genauigkeit des Uhrwerks erziehlt werden kann.



Hier noch ein paar Videos von der Uhr





Weitere Bilder des Uhr kann man hier sehen.
