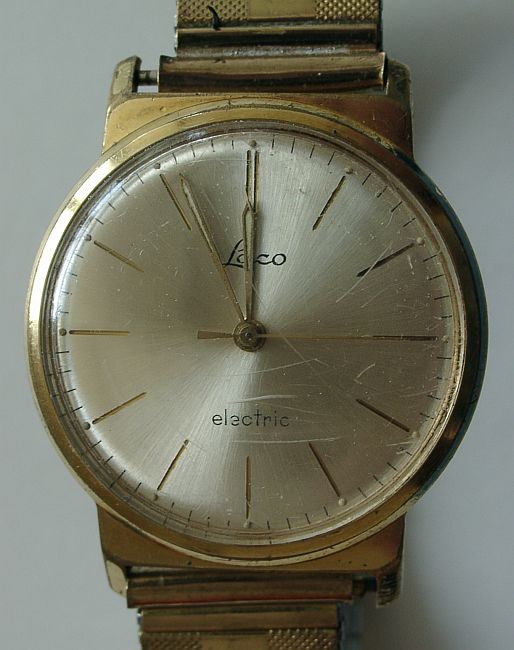

Armbanduhr Laco electric Kaliber 861 mit Magnetunruh





Diese Uhr ist der Vorläufer der Armbanduhr Laco electric Kaliber 870 mit Magnetunruh. Das Uhrwerk enhält 11 Steine, beim Kaliber 870 sind es nur sieben. Der Aufbau ist auch anders, was deutlich an der Lage der Batteriehalterung, der Kontaktfeder und der Achse, zum Verstellen der Uhrzeit, zu erkennen ist. Das Uhrwerk ist ohne Zubehörteil lauffähig, wenn es herausgenommen ist. Dadurch war es möglich, einige Videos vom laufenden Uhrwerk zu machen. Ein weiterer Unterschied der Uhrwerke besteht darin, dass bei diesem Uhrwerk das erste Rad direkt von der Unruh über einen Stift angetrieben wird. Der Anker dient nur zur Begrenzung der Amplitude der Unruh. Beim Kaliber 870 wird das erste Rad des Uhrwerks von der Unruh über den Anker angetrieben. Dieses Uhrwerk ist also etwas aufwändiger gestaltet, als der Nachfolger.



Schematischen Darstellung des elektromagnetischen Antrieb des Uhrwerks

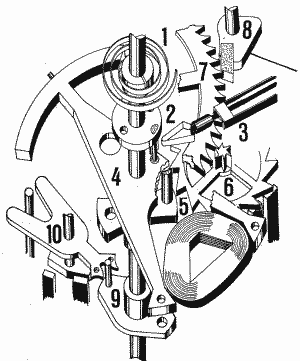

(1) flache Spiralfeder, (2) Kontakt-Stift, (3) Kontakt-Feder, (4) Unruh mit Antriebs-Spule (unten), (6) Schaltrad mit Spezialtrieb im Eingriff zum (7) Zentral-Sekundenrad, das unter Einwirkung der (8) Schaltklinke „volle Sekunden" springt. (9) Hebelstift zur Begrenzung der Schwingungsweite durch (10) Anker mit Magnet-Arretierung.



Bilder des Uhrwerks

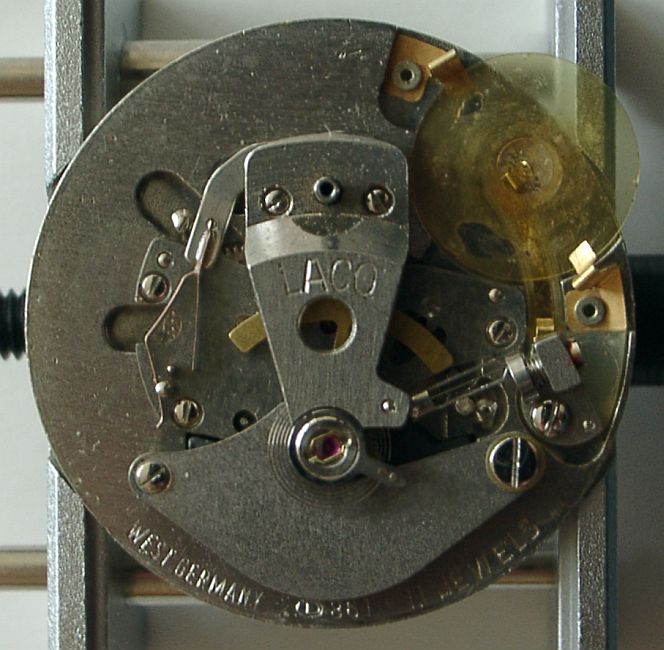

Auf dem linken Bild kann man die eine Hälfte der Magnetunruh erkennen. Die Hälfte mit der Spule wird von einem Blech verdeckt. Die Kontaktfeder, welche mit dem Minuspol der Batterie verbunden ist, sieht man rechts von der Unruh. Links sieht man noch den Hebel, der die Unruh anhält wenn die Krone zum Einstellen der Uhrzeit herausgezogen ist. Die Räder sind auch bei diesem Uhrwerk verdeckt.

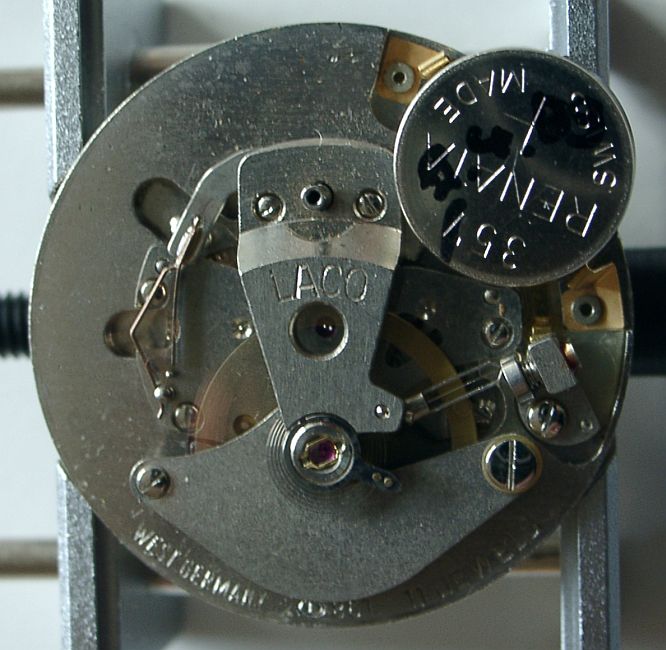

Auf dem rechten Bild sieht man das laufende Uhrwerk. Die Batterie wurde dazu lose auf die Batteriehalterung gelegt.



Hier noch einige Videos von dem laufenden Uhrwerk
