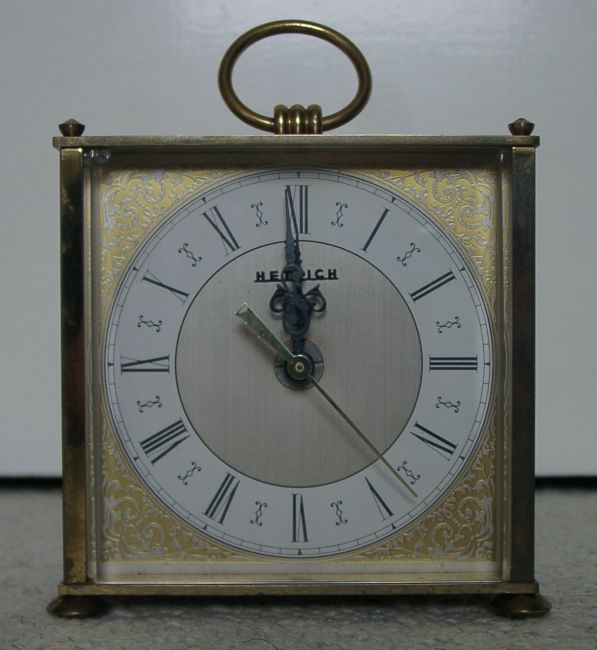

Tischuhr mit Uhrwerk Hettich Swing W66

In dieser Uhr ist ein elektrisches Uhrwerk mit Magnetunruh eingebaut. Die Unruh hat einige Besonderheiten. Es ist eine Weiterentwicklung der Schwebegangunruh, welche unter Anderem in der Wanduhr Hettich Schwebegang eingebaut ist. Die Unruh besitzt auch eine Hohlwelle an deren Enden zwei Steine eingelassen sind, durch die ein Draht geführt ist. Die Spirale hält die Unruh in einer "schwebenden" Position.
Eine weitere Besonderheit der Unruh ist die Schwingfrequenz von 10 Hz. Die Amplitude der Schwingung beträgt nur einige Grad. Es handelt sich hier um einen sogenannten "Schnellschwinger". Die meissten anderen Unruhen schwingen mit einer Frequenz von 2,5 Hz. Durch die hohe Frequenz der Schwingung dieser Unruh ist eine höhere Ganggenauigkeit des Uhrwerks möglich. An einem horizontalen Ende der Unruh sind zwei Magneten befestigt. Die Antriebs und Steuerspule sind getrennt ausgeführt und feststehend. Das Schalten des Stromes durch die Antriebsspule geschieht mit einem Transistor, wenn die Magnete die Steuerspule passieren und in dieser dadurch eine Spannung induziert wird.
An dem anderen horizontalen Ende der Unruh befindet sich ein Gegengewicht. An dem Ende ist auch die Schaltfeder angebracht, die das Schaltrad weiterbewegt. Der Haltedraht der Unruh ist auch durch die Welle des Schaltrades gezogen, welches sich unterhalb der Unruh befindet. Eine Sperrfeder verhindert das Zurückgleiten des Schaltrades. Die Welle des Schaltrades ist als Schnecke ausgeführt und treibt das erste Rad des Uhrwerks an. Dann folgt das Sekundenzeigerrad und die anderen Räder. Ein Hebel zum Starten des Uhrwerks ist auch noch vorhanden. Nach dem Einlegen der Batterie braucht die Unruh aber nur leicht in Schwingung zu geraten, um anzuschwingen.

Hier noch ein paar Videos von dem Uhrwerk

Weitere Bilder des Uhrwerks kann man hier sehen.
